연결지향형 TCP 프로토콜

[ TCP Protocol ]

● TCP 가 하는 일

》 프로세스 간 통신

》 안정적, 순차적

》 UDP 보다 안전하지만 느림

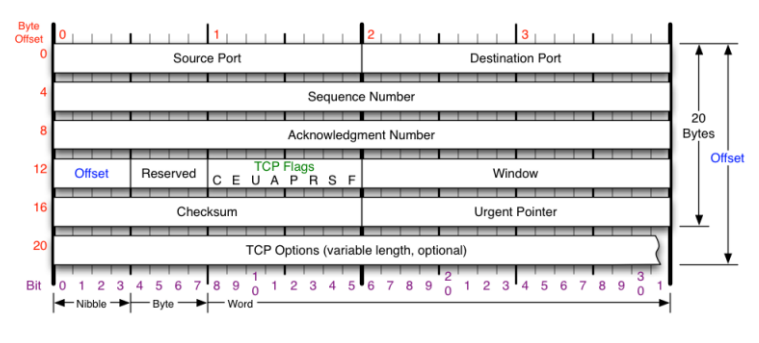

● TCP Protocol 의 구조

Created by Troy Jessup - http://troyjessup.com

• Offset : TCP header length (4로 나눈 값)
• Reserved : 사용 안 함
• TCP Flags
  • C (Congestion Window Reduced)
  • E (ECN-Echo)
  • U (Urgent) : 긴급 bit, 우선순위 높여줌
  • A (Acknowledgement) : 승인 bit, 대답
  • P (Push) : 밀어넣기 bit
  • R (Reset) : 초기화 bit
  • S (Syn) : 동기화 bit, 요청
  • F (Fin) : 종료 bit, 연결 끊기



[ TCP 를 이용한 통신과정 ]

● 연결 수립 과정

》 TCP 3 Way Handshake

1. 클라이언트 -> 서버 : 요청 패킷     (Flag : SYN)
2. 서버 -> 클라이언트 : 요청 수락 + 요청 패킷     (Flag : SYN + ACK)
3. 클라이언트 -> 서버 : 요청 수락 패킷     (Flag : ACK)



● 데이터 송수신 과정

S : Seq 번호     A : Ack 번호

• 수신자의 SEQ 번호 = 받은 ACK 번호
• 수신자의 ACK 번호 = 받은 SEQ 번호 + 데이터 크기
• 받은 패킷없이 보낸 측에서 또 보낼 때는 SEQ 번호와 ACK 번호 변동 없음

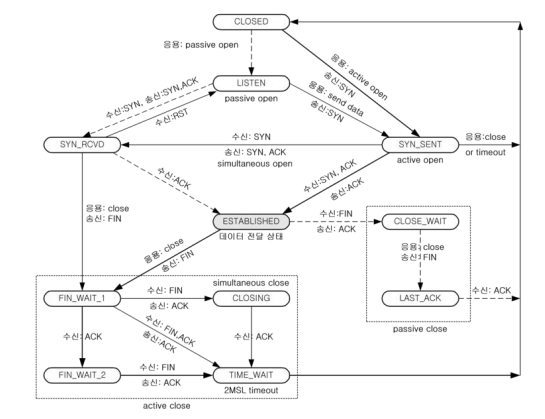

[ TCP 상태전이도 ]

• (서버) - 점선
• Passive Open : 수동으로 서버를 켜면 LISTEN 상태로 전환
• 클라이언트가 연결 요청 (수신 : SYN)
• SYN + ACK 송신 후 SYN_RCVD 상태로 전환
• 클라이언트가 보낸 ACK 를 받으면 ESTABLISHED 상태로 전환



• (클라이언트) - 실선
• Active Open : 서버에 SYN 송신 후 SYN_SENT 상태로 전환
• 서버가 보낸 SYN + ACK 를 받으면 ESTABLISHED 상태로 전환



---



[ 실습 ]

♬ Wireshark 실행 ♬

》 TCP 3 Way Handshake 과정 계산해보기



1. Wireshark 실행

2. cmd 창에서 다른 컴퓨터와 통신 상태 확인

ping 명령어 사용!

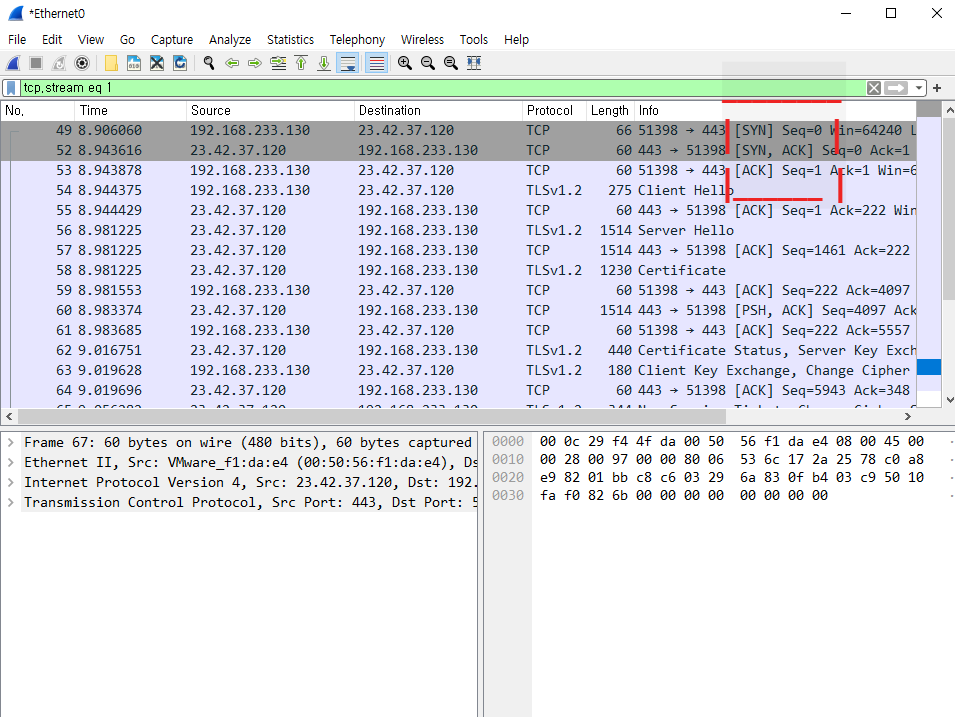

3. Wireshark 로 돌아와  TCP Protocol 을 사용했던 패킷만을 캡쳐

TCP Protocol 위에서 우클릭 -> Follow -> TCP Stream

4. SYN -> SYN + ACK -> ACK 순의 패킷 확인

TCP 3 Way Handshake 확인!
